Das Duoklinker Dämmsystem ist ein dauerhafter Verbund aus dem Leistungsdämmstoff EPS oder Mineralwolle mit hartgebrannten Klinkerriemchen und ist je nach Gebäudeanforderung in den Brandklassen B2 normalentflammbar, B1 schwerentflammbar und A1 unbrennbar erhältlich.
Unsere Isolierklinker gibt es mit EPS-Dämmplatten als sogenanntes Fugenleitsystem oder mit Mineralwolle-Dämmplatten als Gewebesystem und ist speziell für die Altbausanierung entwickelt und auch für den Neubau eine Alternative zum WDVS mit Putz.
Für das System ist kein Fundament nötig, es ist außerdem wartungsfrei und bietet aufgrund der Bekleidung mit Klinkerriemchen einen besonders hochwertigen Schutz vor äußerlichen Einflüssen wie Kälte, Hitze und Feuer.
Auch bestehende Klinkerfassaden von alten Häusern können mit dem Duoklinker Dämmsystem ihre charakteristische Optik beibehalten. Mehr Informationen zum Thema Klinkerfassade Dämmen hier.
Die Vorteile von Duoklinker
- Schutzschild gegen Kälte, Hitze, Feuer und Lärm
- Fundamentfreie Verklinkerung mit Wärmedämmung im Verbund
- Überzeugend schön und nachhaltig
- Spart Heizkosten und schont das Klima und die Umwelt
- Leicht verarbeitbar ohne Faserstaub
- EPS-Dämmstoff ist zu 100% recyclebar und besteht bis zu 98% aus Luft
- Wertsteigerung der Immobilie mit echten deutschen Markenklinkern
- Wartungsfreie Fassadendämmung mit Klinkerriemchen
- Auswahl von über 200 Klinkerfarben
- Gesundes und sicheres Wohnen im angenehmen Raumklima
- Erfüllt die Mindestanforderungen der KFW/BAFA-Förderungen und Steuerbonus
- Prüfung und Zulassung (allgemeine bauaufsichtliche Zulassung Nr. Z-33.46-1423) nach den neuesten Anforderungen hinsichtlich Dauerhaftigkeit, Standfestigkeit und Brandschutz
- Zertifiziert mit dem Qualitätssiegel BFA QS EPS und güteüberwacht von der MPA Braunschweig und Hochschule Ostwestfalen-Lippe

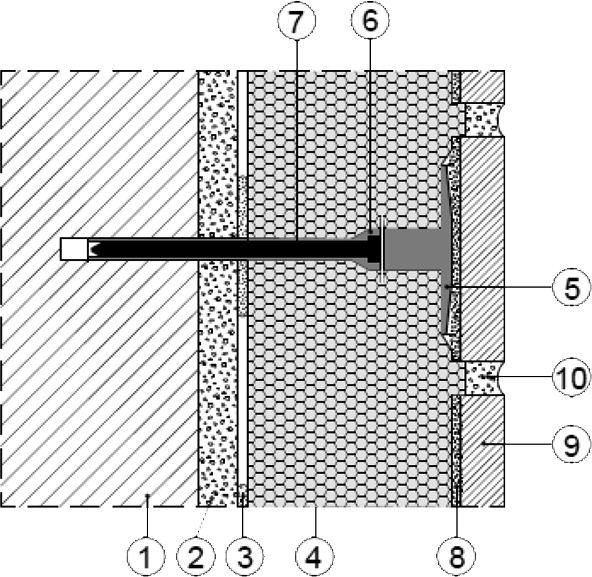

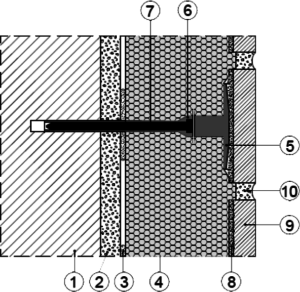

Zeichnerische Darstellung Duoklinker EPS
Systemaufbau Querschnitt
(1) Untergrund
(2) ggf. vorhandener Putz
(3) Klebemörtel
(4) EPS-Rasterdämmplatten, auch in zweilagiger Verlegung mit untergelegter Dämmplatte möglich
(5) Dübelteller (∅ 60 mm)
(6) Dübelschaft
(7) Dübelschraube
(8) Verlegemörtel
(9) Klinkerriemchen
(10) Fugenmörtel

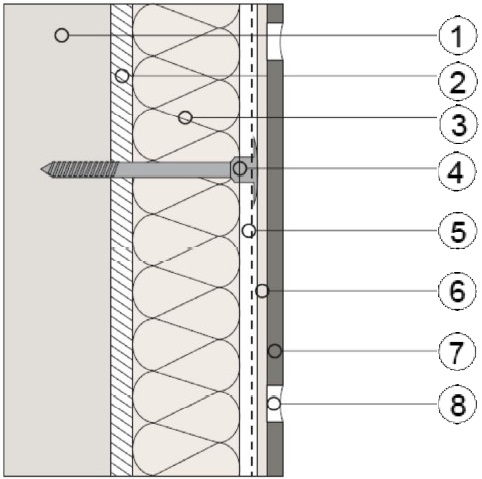

Zeichnerische Darstellung Duoklinker Mineral)
Systemaufbau Querschnitt
(1) Untergrund
(2) Klebemörtel
(3) Mineralwolle-Dämmplatten
(4) Schraubdübel
(5) Unterputz mit Bewehrung
(6) Verlegemörtel
(7) Klinkerriemchen
(8)Fugenmörtel
Montagehilfe – Kurzanleitung
Download
Infoblatt – Duoklinker-Montagehilfe
Für und Wider bei der Wahl der Dämmstoffe
| DUO-EPS (Polystyrol-Hartschaum-Dämmplatten) | DUO-MINERAL (Mineralwolle-Dämmplatten) |
|---|---|
| Hauptbestandteil Luft (98%) | Hauptbestandteil Steinfasern |
| hohe Druckfestigkeit | geringe Druckfestigkeit |
| hohe Querzugfestigkeit | geringe Querzugfestigkeit |
| hohe Dämmwirkung WLS 032 (für WDVS mit Klinkerriemchen) | geringere Dämmwirkung WLS 035/040 (für WDVS mit Klinkerriemchen) |
| feuchtigkeitsunempfindlich | feuchtigkeitsempfindlich |
| diffusionsoffen | diffusionsoffen |
| kurze Amortisationszeit | lange Amortisationszeit |
| kein Sondermüll (seit 2014 ohne HBCD) | kein Sondermüll |
| Langzeiterfahrung | Langzeiterfahrung |
| für alle Klinkerriemchen, Handform-Ziegelriemchen und Kalksandsteinriemchen zugelassen (WA ≤15%) | nur Klinkerriemchen und Handformriemchen mit einer Wasseraufnahme (WA) von ≤ 13,8% zugelassen. Kalksandsteinriemchen nicht zugelassen |
| kostengünstig | kostenintensiv |
| schnelle und einfache Verarbeitung (WDVS) | aufwendige Verarbeitung (WDVS) |
| eingeschränkte Anwendung (nicht alle Gebäudetypen) | uneingeschränkte Anwendung (alle Gebäudetypen) |
| schlanker Wandaufbau im WDVS | dickerer Wandaufbau im WDVS mit Dehnungsfugen (≥ 24 qm bei WLS 35) |
| ohne Schutzmaßnahmen zu verarbeiten | mit Schutzmaßnahmen zu verarbeiten |
| rückführbar | rückführbar |
| schwerentflammbar (B1) | unbrennbar (A1) |
| nach Hausbrand Sanierung notwendig (WDVS) | nach Hausbrand Sanierung notwendig (WDVS) |
Auch andere Dämmstoffe wie Polyurethan-Hartschaum (PUR), Mineralschaum oder Dämmstoffe aus Holzfasern haben Vor- und Nachteile und weisen ebenfalls unterschiedliche Eigenschaften aus.
Alle zugelassenen Dämmstoffe in Deutschland haben Ihre Berechtigung für die vorgesehene Anwendung und erreichen den gewünschten und gewollten Effekt und haben eines gemeinsam:
Sie reduzieren den CO²-Ausstoß an Gebäuden und leisten somit einen wichtigen Beitrag zum Schutz des Klimas und Erhalt unserer Umwelt.
Wichtiger Hinweis:
Für unsere Anwendung mit Klinkerriemchen ist wichtig darauf hinzuweisen, dass nicht alle Dämmstoffe geeignet sind. Die Anwendung mit keramischer Bekleidung beschränkt sich ausschließlich auf Plattendämmstoffe aus EPS oder Mineralwolle. Polyurethan-Hartschaum-Dämmplatten, genannt PUR-Dämmplatten, sind für unsere Anwendung nicht zugelassen und ungeeignet.
Lesen Sie unten weiter oder erfahren Sie auf der nächsten Seite mehr zur Qualität unseres Isolierklinker Dämmsystems.

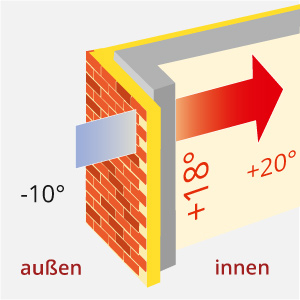

Duoklinker dämmt
Unsere Fassadendämmung mit Klinkerriemchen dient als Schutzschild gegen Kälte und Hitze und ist ein idealer Vollwärmeschutz, auf den Sie sich verlassen können. Die Außenwanddämmung bewirkt, dass der Wärmefluss im Winter von innen nach außen und im Sommer von außen nach innen optimal verzögert wird.
Unser Klinker Dämmsystem erfüllt die Mindestanforderungen des Gebäudeenergiegesetz, kurz GEG, und die der Förderinstitute vom Bund, KfW und BAFA.

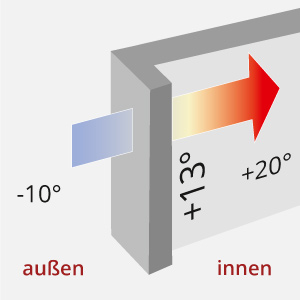

Ohne Duoklinker EPS:
- Beispiel Porenbeton G4
- Rohdichte 600 kg/m3
- Wanddicke 24 cm
- ohne Dämmung
- U-Wert: 0,70 W / m2 · K
- => hohe Heizkosten
- => hohe CO2-Emission
Mit Duoklinker EPS:
- Beispiel Porenbeton G4
- Rohdichte 600 kg/m3
- Wanddicke 24 cm
- EPS-Dämmung 140 mm
- U-Wert: 0,17 W / m2 · K
- => geringe Heizkosten
- => geringe CO2-Emission
Übersicht der U-Wert-Verbesserung der nicht gedämmten Außenwand bei Bestandsgebäuden mit Duoklinker EPS, WLS 032 in grau
| Außenwand | Rohdichte | Wanddicke | U-Wert ohne Dämmung | U-Wert mit Dämmung W / m² · K | |||||
|---|---|---|---|---|---|---|---|---|---|
| kg/m³ | cm | W / m² · K | 40 mm | 60 mm | 80 mm | 100 mm | 120 mm | 140 mm | |
| Kalksandstein 1,0 | 1000 1000 | 24,0 30,0 | 1,43 1,22 | 0,51 0,48 | 0,39 0,37 | 0,31 0,30 | 0,26 0,25 | 0,22 0,22 | 0,20 0,19 |
| KS mit Luftschicht (2-schalig) | 1200 1200 | 11,5 + 11,5 17,5 + 11,5 | 1,25 1,10 | 0,55 0,52 | 0,41 0,39 | 0,33 0,31 | 0,27 0,26 | 0,23 0,23 | 0,20 0,20 |
| Vollziegel (Altbau) | 2000 | 38,0 | 1,62 | 0,52 | 0,39 | 0,32 | 0,26 | 0,23 | 0,20 |
| Hochlochziegel 2,0 | 2000 | 24,0 | 2,12 | 0,56 | 0,42 | 0,33 | 0,27 | 0,23 | 0,20 |
| Ziegel Hlz 1,2 | 1200 1200 | 24,0 36,5 | 1,43 1,05 | 0,51 0,45 | 0,39 0,35 | 0,31 0,29 | 0,26 0,25 | 0,22 0,21 | 0,20 0,19 |
| Porenbeton (Gasbeton) | 600 600 | 24,0 30,0 | 0,70 0,58 | 0,37 0,34 | 0,30 0,28 | 0,25 0,24 | 0,22 0,21 | 0,19 0,18 | 0,17 0,17 |
Duoklinker EPS

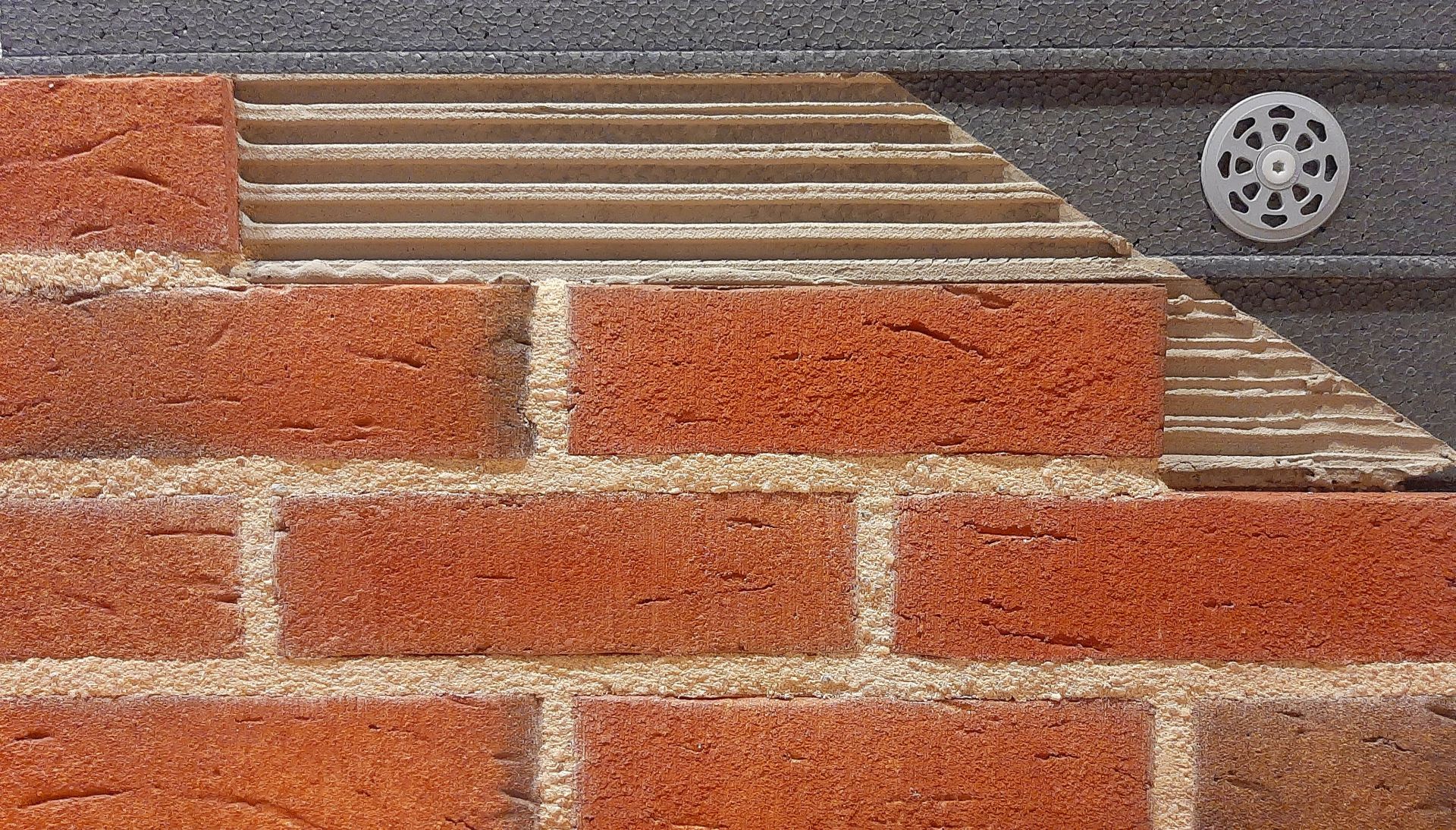

Die einzelnen Schichten aufgeteilt: Von der Rasterdämmplatte über die Verankerung bis zum Klinker. Die abschließende Verfugung als „Feinschliff“ macht unser Fugenleitsystem komplett. Einstufung der Brandklasse in schwerentflammbar B1 und normalentflammbar B2.
Duoklinker Mineral
Die einzelnen Schichten aufgeteilt: Von der Mineralwolle-Dämmplatte mit Unterputz und Armierung über die Verankerung bis zum Klinker. Die abschließende Verfugung als „Feinschliff“ macht unser Gewebesystem komplett. Einstufung der Brandklasse in unbrennbar A1.
Steigern Sie den Wert und den Wohnkomfort Ihrer Immobilie mit Duoklinker! Somit investieren Sie in die stabilste aller Wertanlagen und können zudem noch von den zurzeit lukrativen staatlichen Förderungen der KfW oder BAFA profitieren oder alternativ vom Steuerbonus.
Dämmen lohnt sich, wie nie zuvor!

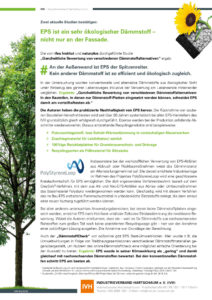

Was man über den Hochleistungsdämmstoff EPS wissen sollte
Duoklinker klinkert
Unsere fundamentfreie und in der Regel genehmigungsfreie Verklinkerung speziell entwickelt für die Altbausanierung
garantiert eine einfache und saubere Möglichkeit Fassaden verschiedenster Haustypen wartungsfrei zu dämmen. Ob Einfamilien-, Reihen-, Mehrfamilienhäuser oder Gewerbe-Bauten – mit unserem Isolierklinker System lässt sich jede Anforderung realisieren.
Ob Läufer-Verband, Wilder-Verband oder Blockverband, ob Normalformat (NF), Dünnformat (DF) oder Langdünnformat (LDF), ob weiße Fugen, beige Fugen oder graue Fugen – für die Gestaltung Ihrer neue Hausfassade gibt es eine große Vielfalt an Variationen und Möglichkeiten.
Das Klinker Dämmsystem mit den unendlich vielen Gestaltungsmöglichkeiten.

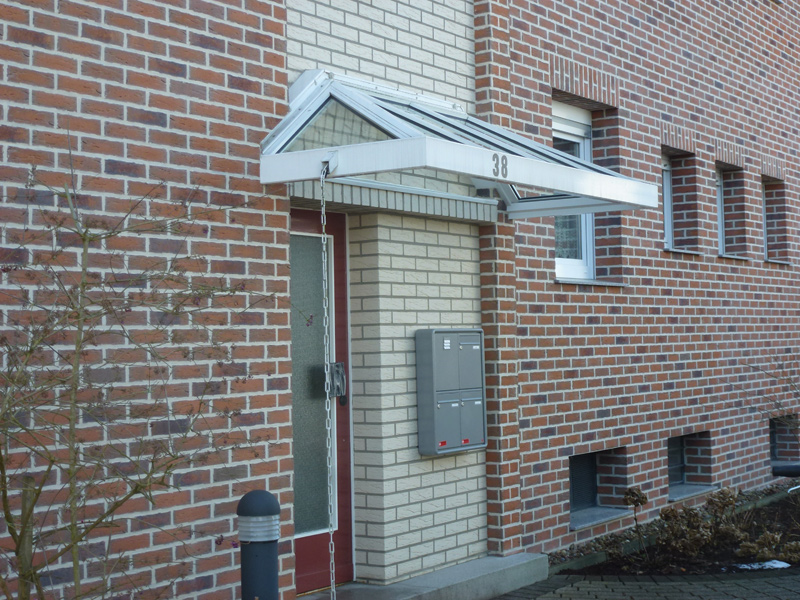

Klinkermix

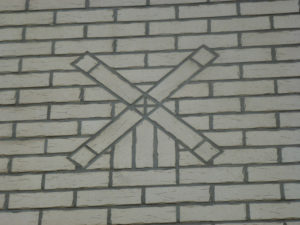

Muster

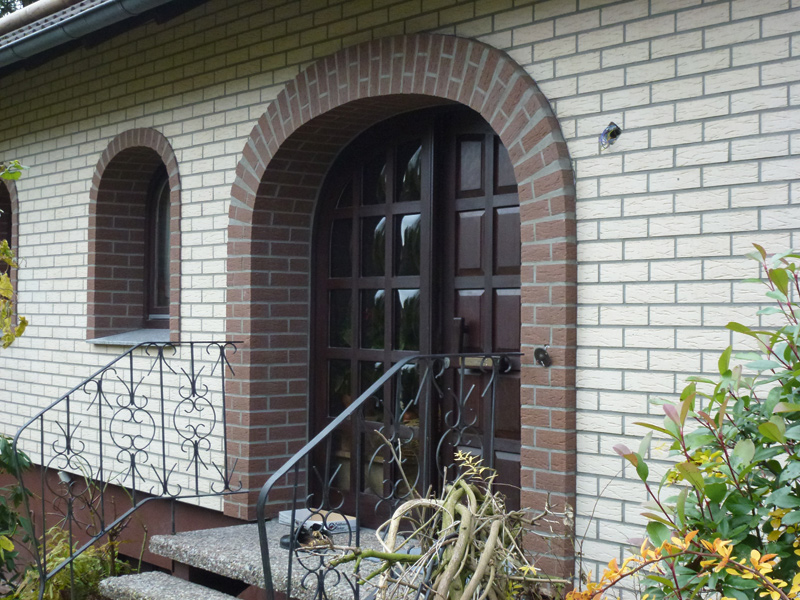

Rundbögen
Handform-Ziegelriemchen für Innen sind im Trend.

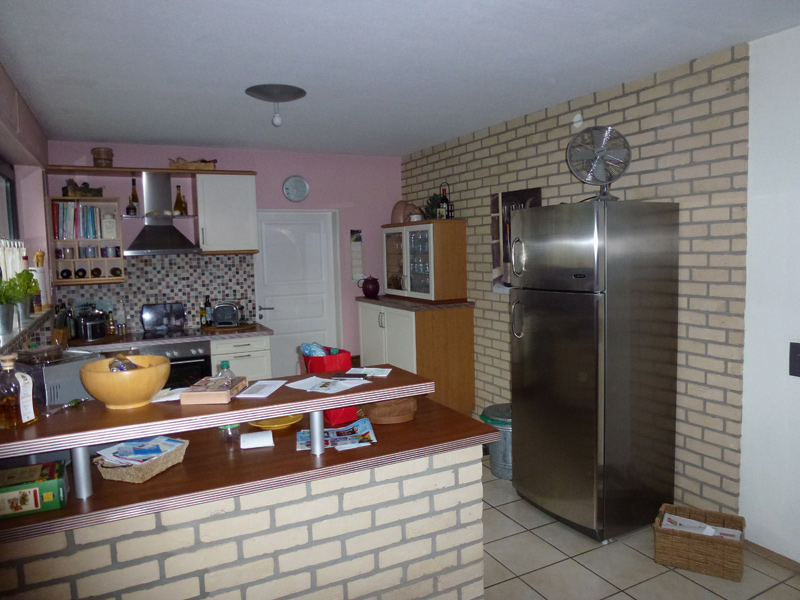

Küche

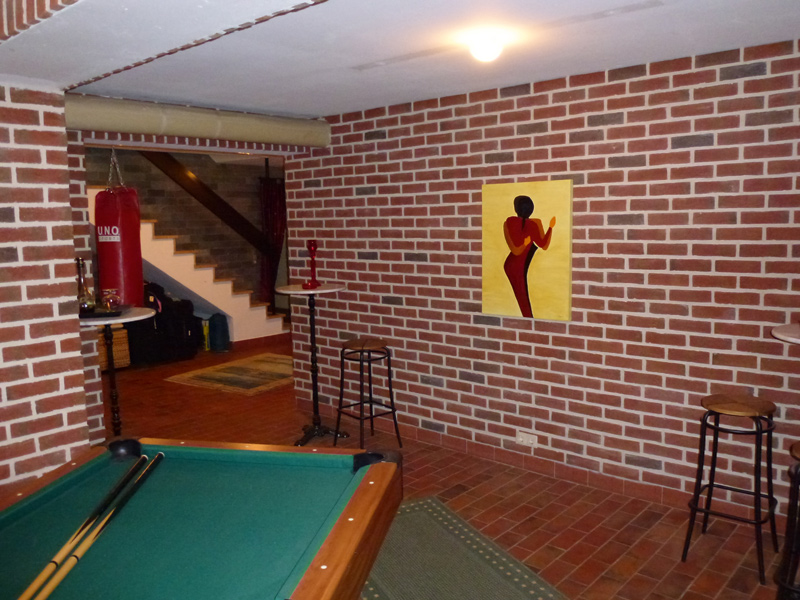

Partykeller

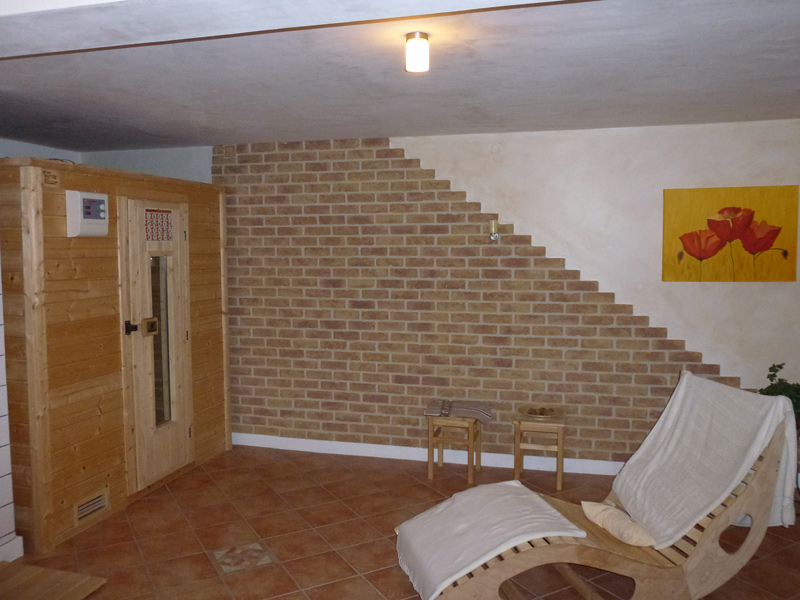

Sauna

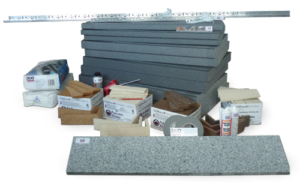

Mit unserem Selbstbausatz klinkern, dämmen und verschönern Sie Ihre Hausfassade individuell. Die große Auswahl an Klinkerfarben und Klinkerarten bietet Ihnen fast unbegrenzte Gestaltungsmöglichkeiten. Eigenleistung zahlt sich aus und wird zudem auch wieder lukrativ gefördert.
Duoklinker schützt

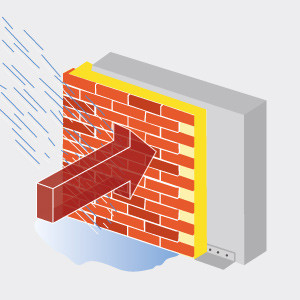

Wasser
Dauerhafter Schutz gegen eindringendes Wasser.

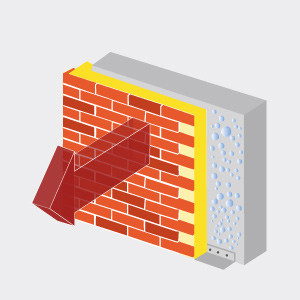

Wasserdampf
Wasserdampf kann nach außen diffundieren (atmungsaktiv).

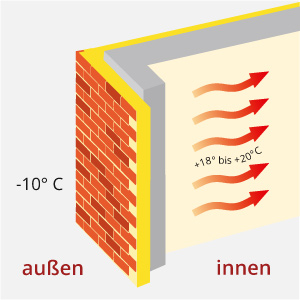

Um ein angenehmes Raumklima zu erhalten und die Schimmelpilzbildung zu verhindern, sollte die Raumluft mehrmals am Tag komplett ausgetauscht werden. Dies ist natürlich nur eine Faustregel und variiert von Immobilie zu Immobilie und dem Verhalten des Nutzers. Ein zu hoher Luftwechsel kann sogar zum Austrocknen des Raumes führen und ist energetisch nicht sinnvoll. Ist der Luftwechsel jedoch zu gering, steigt die Raumluftfeuchtigkeit. Das Ergebnis sind Feuchtigkeitsschäden und Schimmelbildung. Fälschlicherweise wird die Ursache der Schimmelbildung im Inneren des Hauses mit der außen angebrachten Wärmedämmung in Verbindung gebracht. Doch genau das Gegenteil ist der Fall, denn ohne die Wärmedämmung wären die Außenwände an der Innenseite wesentlich kühler und mehr Feuchtigkeit würde entstehen.
Mit dem Duoklinker Dämmsystem erzeugen Sie ein angenehmes, gesundes und gut temperiertes Raumklima ohne Gefahr von Schimmelbildung. Daher ist unser Isolierklinker System für die Altbausanierung die perfekte Lösung und für den Neubau eine geeignete Alternative.
Mit die größten Wärmeverluste bei Bestandsgebäuden entstehen über die ungedämmte Hausfassade.
Mit dem Duoklinker Dämmsystem können Sie hier gezielt entgegenwirken und reduzieren die CO2-Emission nicht unerheblich. So leisten auch Sie einen kleinen Beitrag zum Schutz und Erhalt unserer Umwelt und senken gleichzeitig Ihre Heizkosten um ein Vielfaches.
Wärmedämmverbundsysteme, kurz WDVS, mit Putz als Abschlussschicht bieten dem Buntspecht einen idealen Baumersatz. Sie bohren mit besonderer Vorliebe kreisrunde Löcher in Dämmputz-Fassaden zwecks Futtersuche und Bruthöhlenbau. Der hierbei entstehende Schaden, führt zu Feuchtigkeit und Nässe im Dämmstoff. Hier bildet sich schnell eine Kältebrücke die zu Wärmeverlusten führt und Schimmelbildung im inneren des Hauses verursacht. Diese Schäden werden weder von der Hausrat- noch von der Wohngebäudeversicherung abgedeckt. Mit dem Duoklinker Dämmsystem haben wir uns unter anderem diesem Thema angenommen und ein „spechtsicheres“ Dämmsystem entwickelt. Die bei ca. 1.200 ° C hartgebrannten Tonklinker trotzen äußeren Einflüssen wie Hagelschlag, Schlagregen, Frost, Hitze, Feuer und natürlich dem Specht.
Verputzte und gestrichene Außenfassaden mit einem Wärmedämmverbundsystem haben den Nachteil, dass diese über Nacht wesentlich schneller an der Oberfläche abkühlen und auch eine allgemein niedrigere Temperatur als eine Fassadendämmung mit Klinkerriemchen aufweisen. Dadurch ist der Anfall von Tauwasser wesentlich höher und fördert die Ansiedlung von Algen und Pilzen. Mit unseren Klinkerriemchen gehen Sie diesem Problem aus dem Weg. Durch ihre besonderen Eigenschaften wie die Wärmespeicherung und die gebrannte Oberfläche, müssen die Klinker auch nicht mit umweltschädlichen Bioziden behandelt werden um einen Algen- und Pilzbefall zu vermeiden.
Duoklinker spart
Gerade in der heutigen Zeit mit zu hohen CO2-Emissionen und rasant steigenden Energiepreisen spielt das Thema Fassadendämmung eine immer wichtigere Rolle, denn besonders hohe Wärmeverluste bei Bestandsgebäuden entstehen über die ungedämmte Hausfassade. Mit dem Duoklinker Dämmsystem können Sie diesem Problem gezielt entgegenwirken.
Durch die Fassadendämmung mit Klinkerriemchen reduzieren Sie Ihre Heizkosten in der jetzigen Zeit um ein Vielfaches, sparen viel Geld und schützen das Klima. Durch die hohe Qualität und Langlebigkeit der Klinker erreichen Sie einen optimalen Schutz der Bausubstanz und steigern automatisch den Wert Ihrer Immobilie. Des Weiteren entfallen die kostenintensiven Instandhaltungskosten wie bei Putzfassaden.
Dadurch erzielt eine wärmegedämmte Immobilie beim Verkauf oder der Vermietung einen höheren Erlös. Energieeffizienz ist also auf mehrfache Art und Weise für Hauseigentümer rentabel und notwendig.

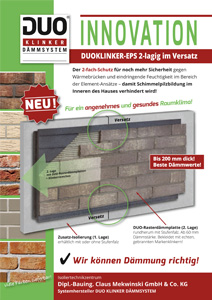

Duoklinker entwickelt
Ob die Anwendung in 2-lagiger Verlegung der Dämmplatten oder die Möglichkeit
der individuellen Anordnung der Führungsrippen (Stege) für alle Klinkerformate,
mit dem Duoklinker Dämmsystem ist alles möglich.
Die 2-lagige Dämmplatten-Verlegung im Versatz bietet zusätzliche Sicherheit und ist geprüft und zugelassen.

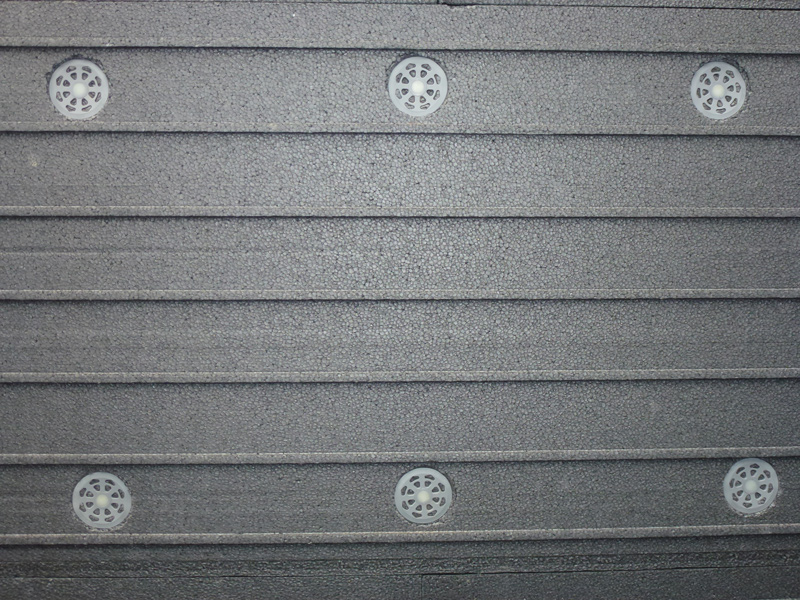

Die Möglichkeit der individuellen Aufteilung der Stege für jedes Klinkerformat oder den Fugenbreiten auf unseren Rasterdämmplatten ist durch spezielle Fertigungstechniken einzigartig.
